第十一課：設計與工程的橋梁——結構、脫模與量產
第十一課：設計與工程的橋梁——結構、脫模與量產
當設計從數字模型邁向?qū)嶓w產品時，便進入了一個充滿約束的全新階段。一個偉大的設計，必須是可制造的設計。本課將深入制造底層邏輯，教你如何讓創意穩健地穿越工程與生產的重重關卡，最終完美落地。
一、 理解模具：所有塑件設計的起點
絕大多數塑料產品通過注塑成型制造。模具是成型之母，設計必須尊重模具的物理原理。

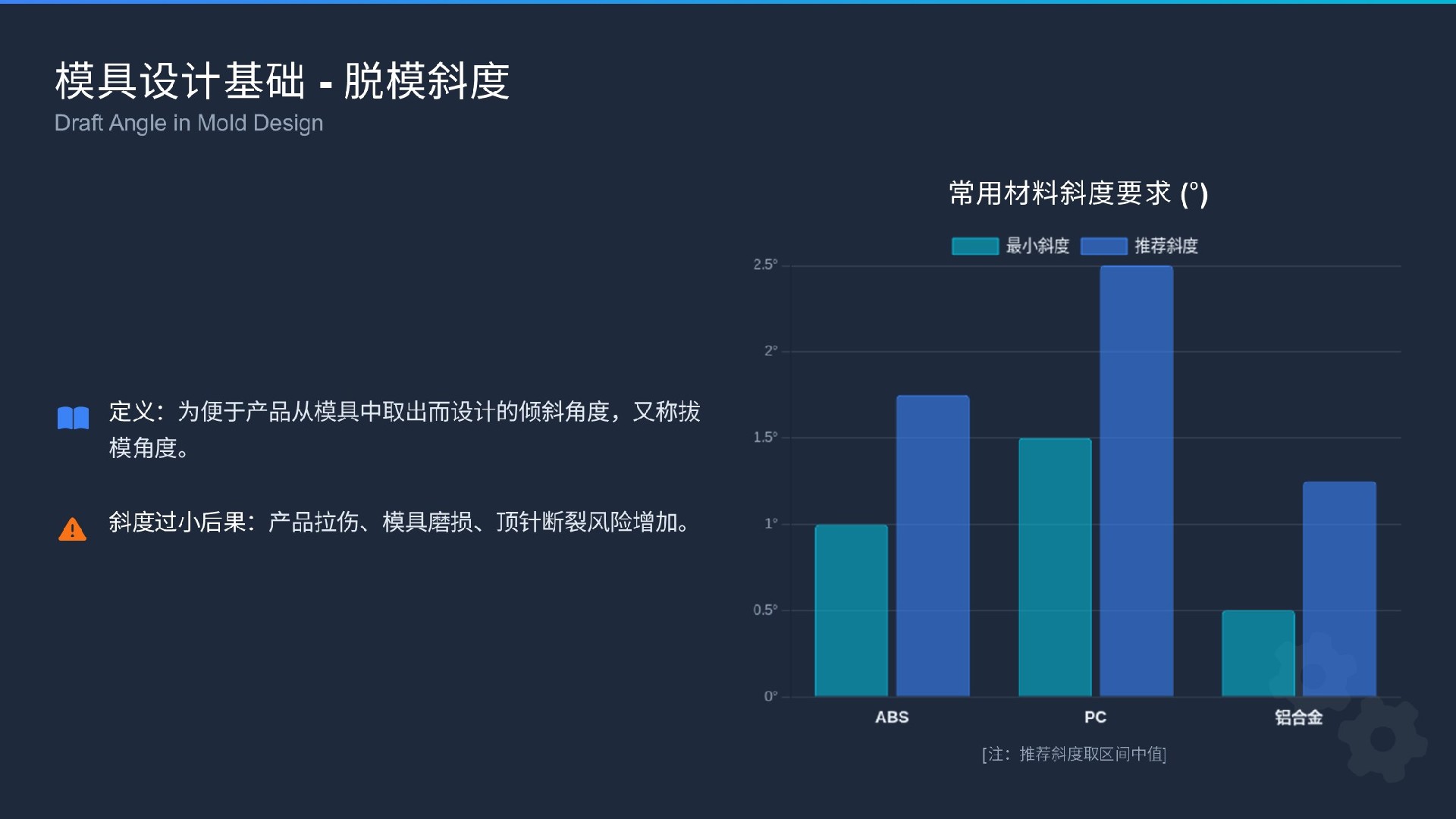

脫模斜度：
是什么：模具型腔側壁必須設計的傾斜角度，否則產品將無法頂出或表面會被刮傷。
怎么做：通常外壁斜度需 1-2°，內壁（如加強筋）需 2-3° 或更大。紋理越深，所需斜度越大（需遵循“紋理深度:斜度”的行業規范，如VDI3400標準）。設計中必須為所有垂直于分型面的面添加斜度。

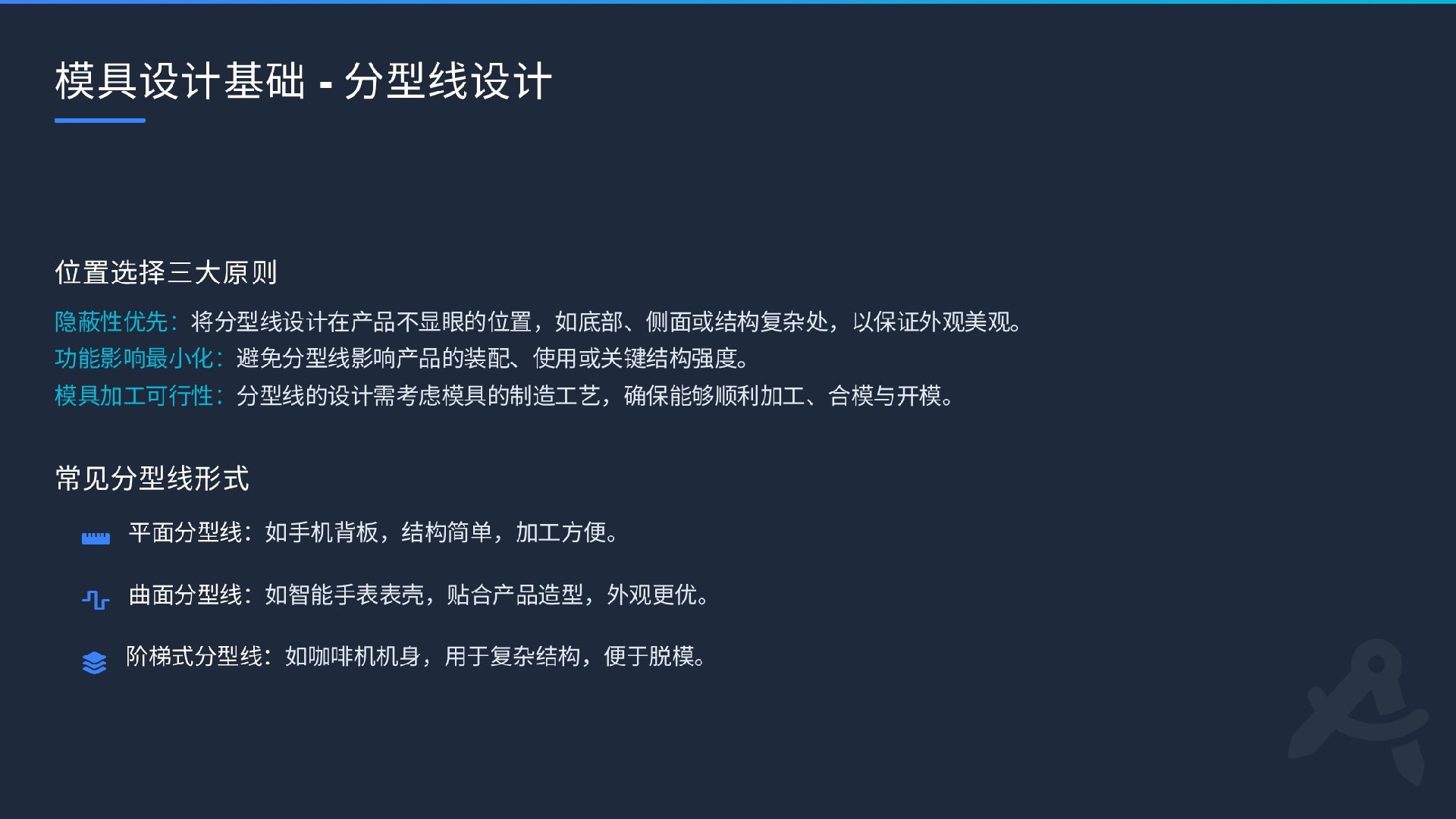

分型線：
不可逃避：必須接受PL線的存在，并主動思考如何利用它。
隱藏它：將PL線置于產品的視覺邊緣或棱線上，使其融入造型。
強調它：通過設計一個明顯的凹槽或飾帶“擁抱”PL線，將其變?yōu)橐粋€(gè)設計特征，而非一個缺陷。
是什么：模具動模與定模閉合時形成的接縫線，會在產品上留下一條可見的線。
設計策略：
倒扣：
是什么：產品中阻止其直接從模具中脫出的結構。
解決方案：除非必要，否則避免倒扣。若功能必需（如卡扣連接），則必須采用復雜的滑塊或斜頂等模具機構，這會顯著增加模具復雜度和成本。
二、 結構設計基礎：確保強度與可靠性
外觀設計師需與結構工程師協同，確保產品堅固耐用。

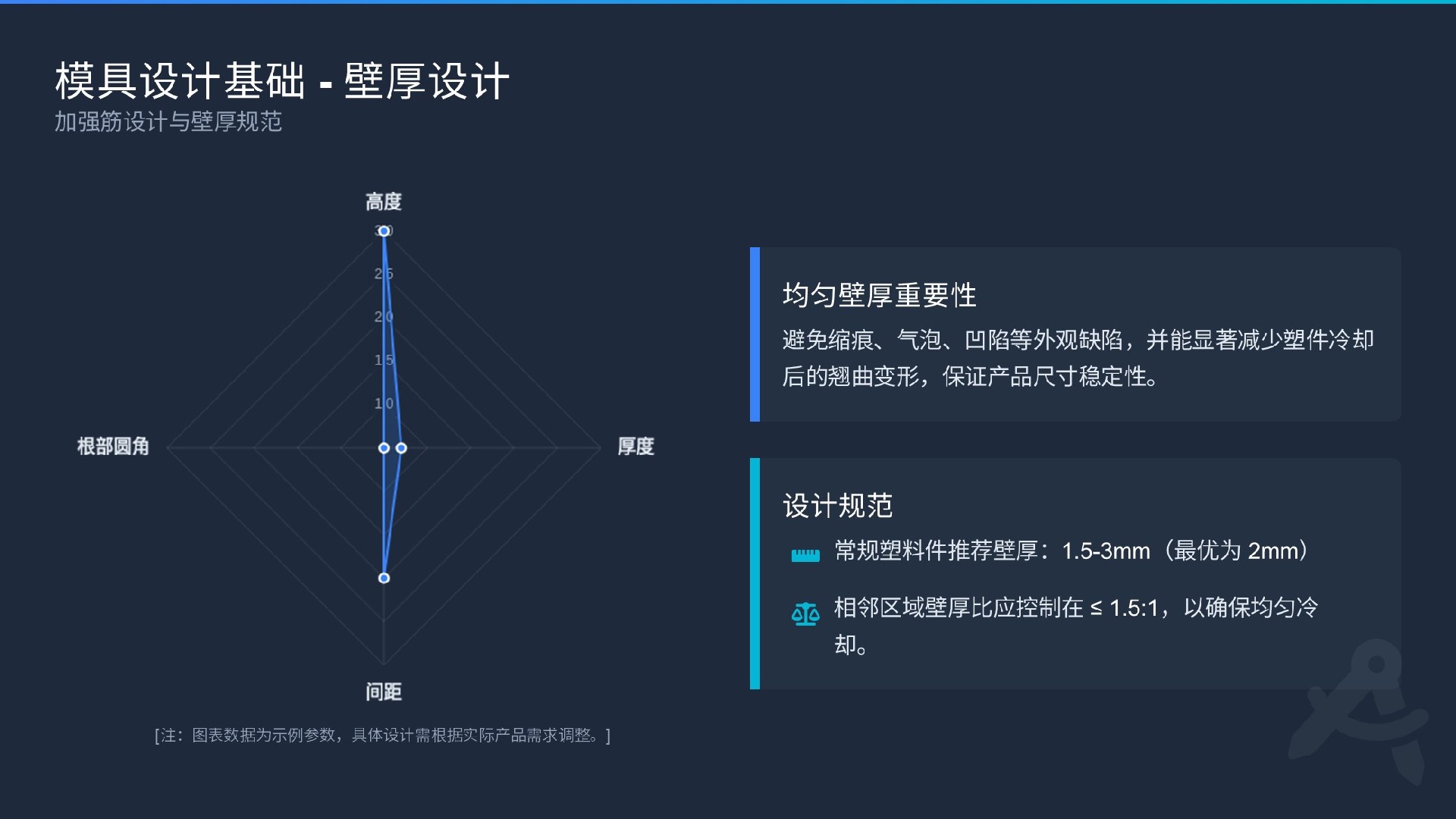

壁厚均勻：
黃金法則：塑膠件的壁厚應盡可能均勻一致。
為什么：不均勻的壁厚會導致冷卻速率不同，產生縮水痕（表面凹陷）、內應力，甚至引起翹曲變形。典型缺陷：在一個厚實外殼的表面，正對著內部加強筋的位置，外觀面會出現縮痕。
一般范圍：ABS/PC等常用塑料壁厚通常在 2.0-3.0mm 之間，視產品大小而定。
加強筋：
厚度：筋的厚度不得超過其連接的主壁厚的 50-60%（以防背面產生縮痕）。
高度：不應超過主壁厚的3倍。
脫模斜度：必須提供足夠的脫模斜度。
圓角：根部必須添加圓角（R角）以分散應力，避免開裂。
作用：在盡可能節省材料、保持壁厚均勻的前提下，大幅增加結構強度，防止彎曲。
設計準則：
圓角的重要性：
消除應力集中：尖銳的內角是應力的放大器，是產品在跌落或受載時破裂的起點。
改善流動：圓角使塑料熔體在模具內流動更順暢，填充更好。
提升美感與安全：圓潤的邊角觸感更舒適，視覺更高級，且更安全。

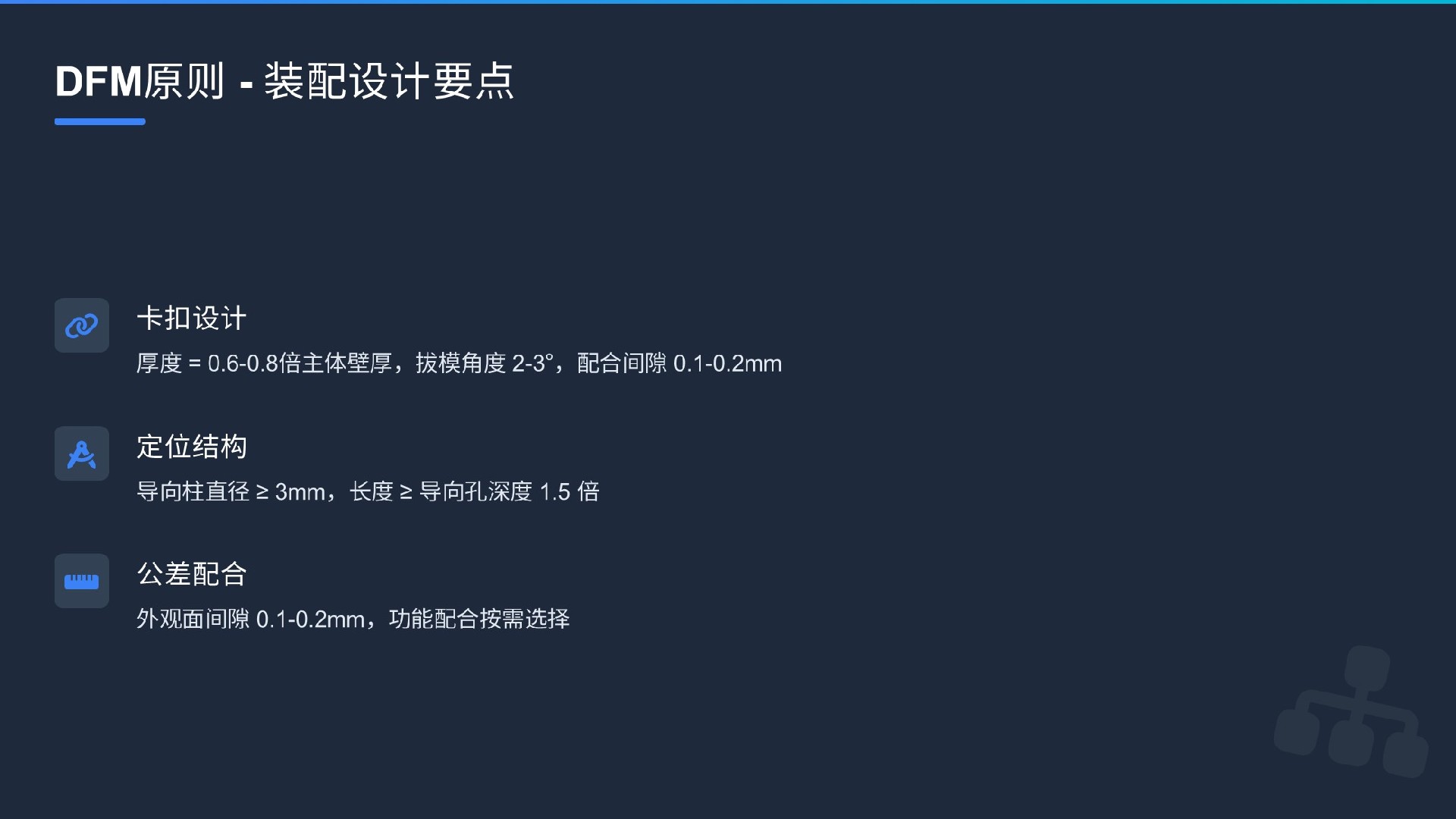

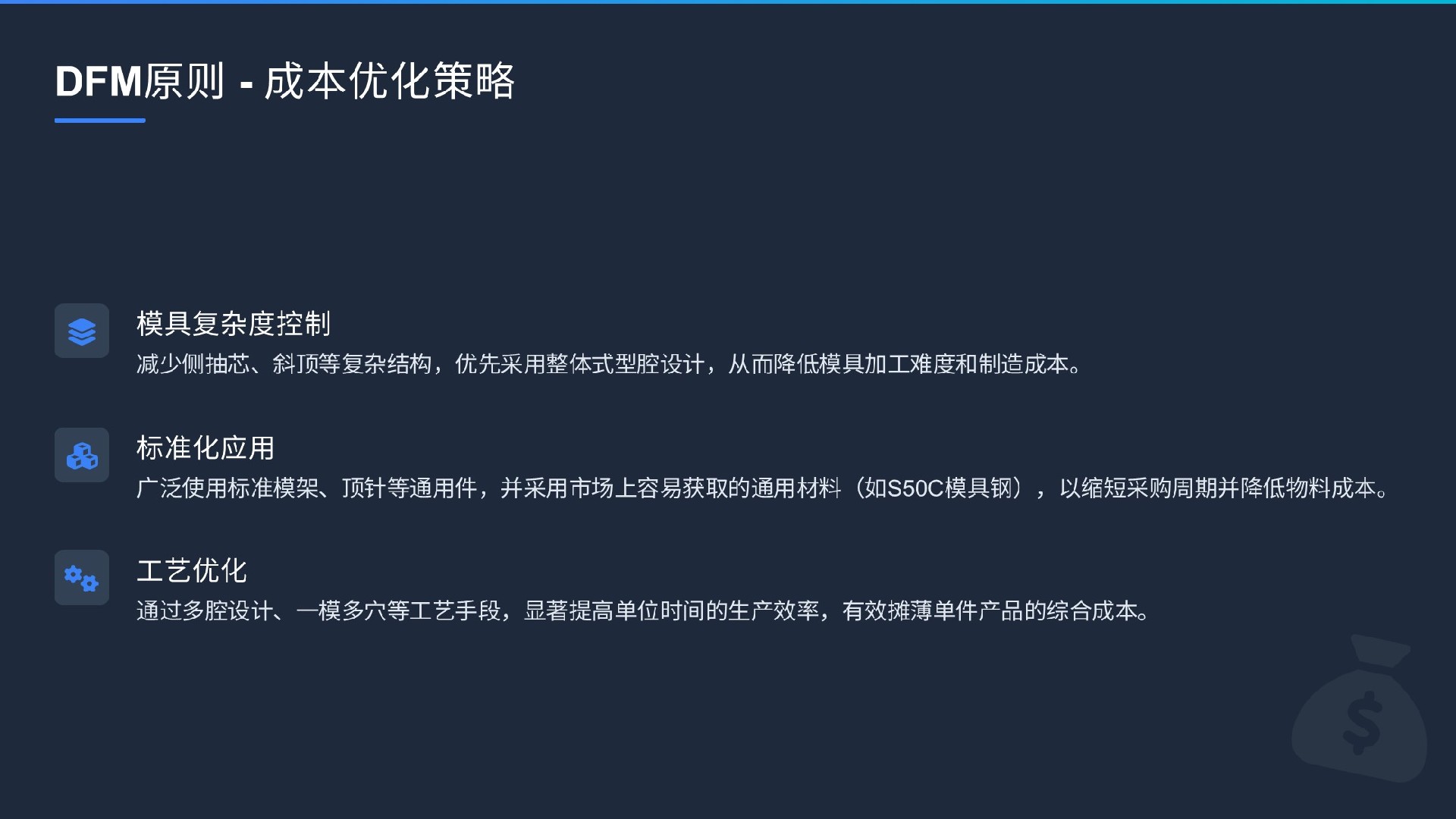

三、 DFM：可制造性設計
DFM是一種系統方法，旨在優化設計以便于高效、經濟地制造。

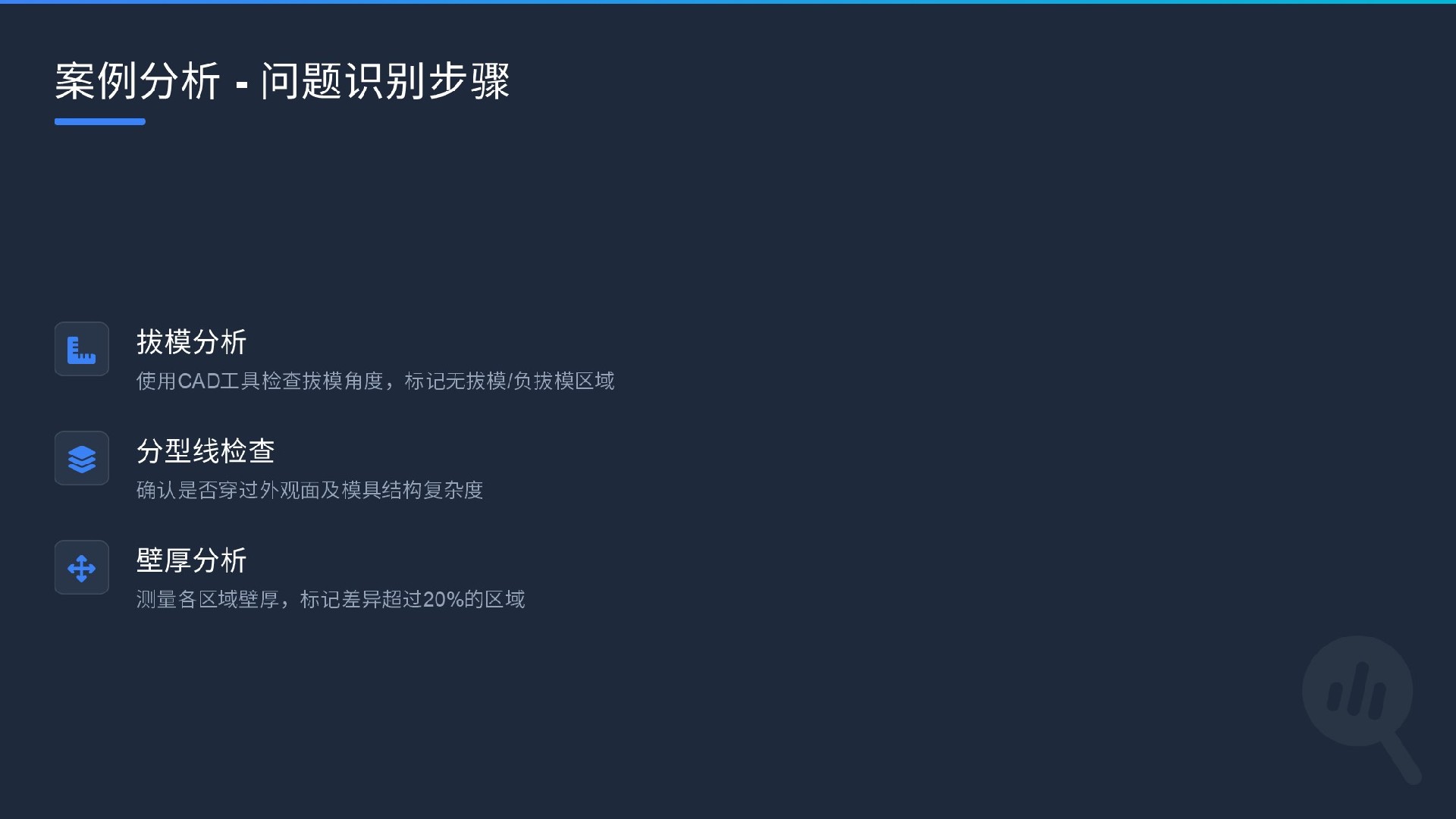

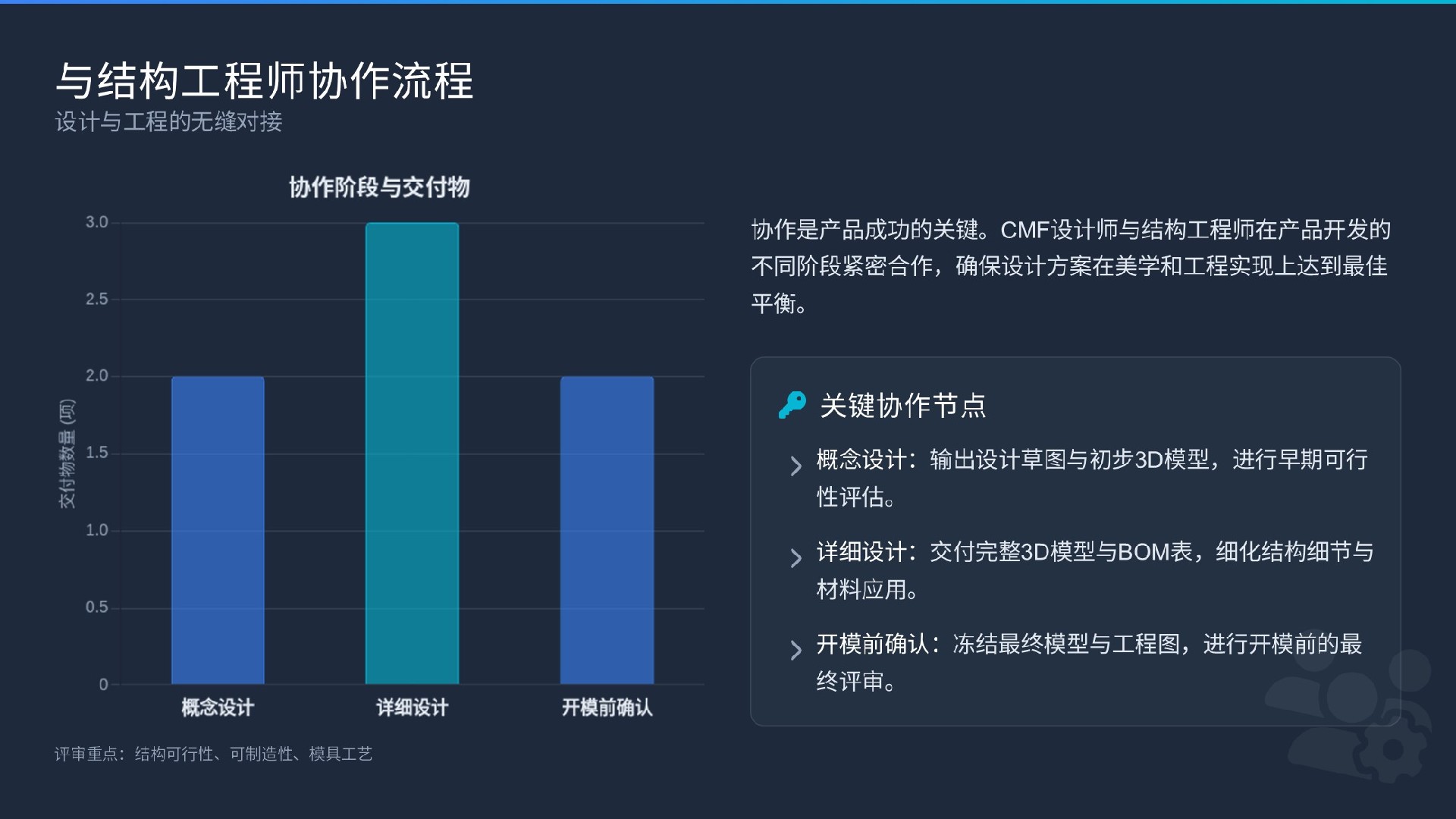

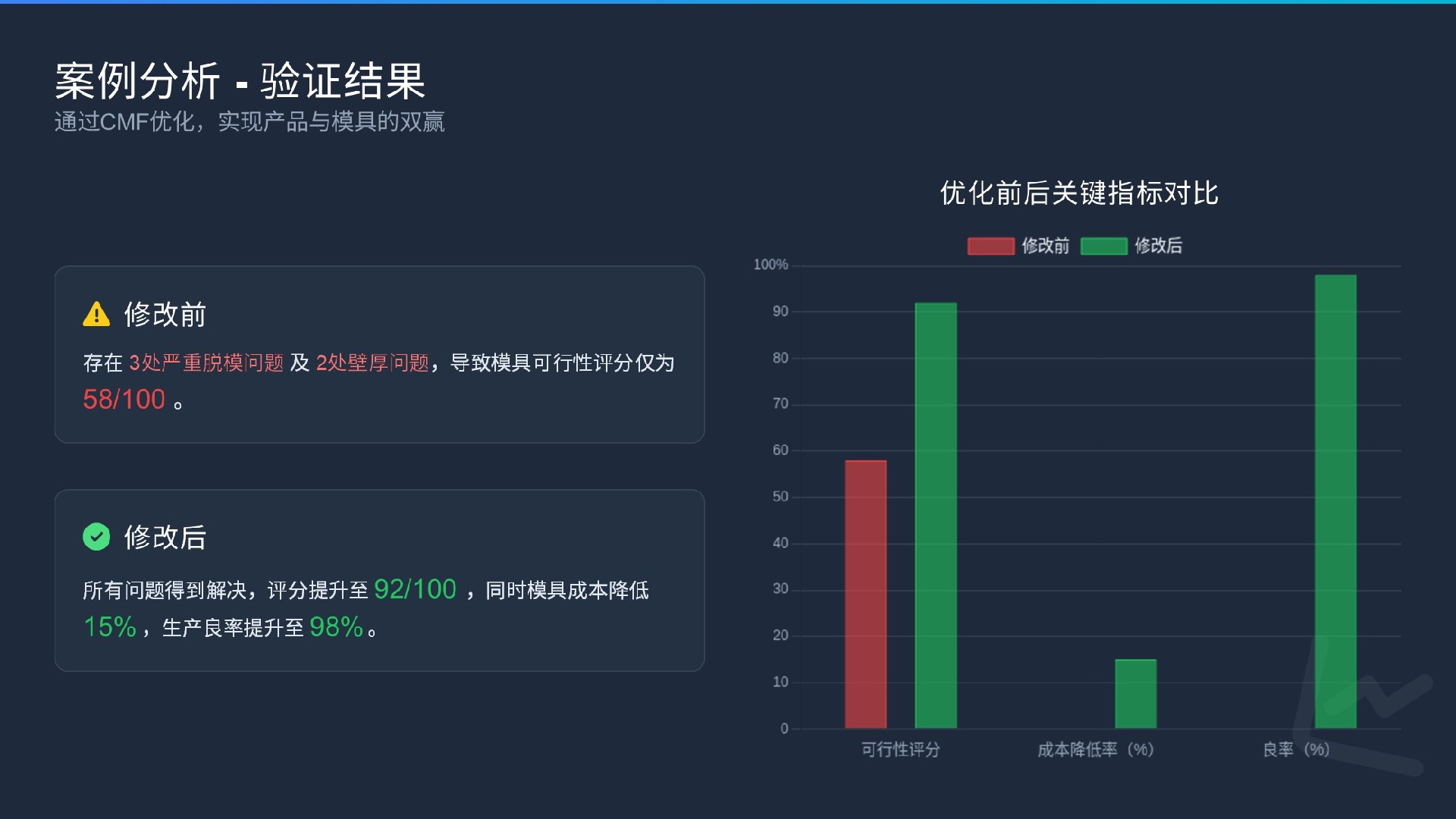

與工程師早期協作：不要在完成所有外觀設計后才交給結構工程師。應在概念階段就邀請他們參與，評估大致可行性，避免后期顛覆性修改。
簡化設計：不斷追問“這個特征是否必需？能否用更簡單的方式實現？”更少的零件、更簡單的結構意味著更低的模具成本、更少的裝配工序和更高的可靠性。
材料與工藝的匹配：選擇的材料必須適合預想的生產工藝。例如，某些高性能塑料可能需要更高的注塑溫度或壓力，對模具鋼材有特殊要求。
結語
跨越設計與工程的橋梁，并不意味著創意向現實低頭，而是意味著創意變得更加成熟和強大。理解模具、結構和DFM，能讓你從一個天真的幻想家，蛻變?yōu)橐粋€(gè)能預見并駕馭現實的設計統帥。你的畫筆（草圖）和鼠標（3D軟件）所揮出的每一條線，都將蘊含著對最終能否完美誕生的深刻理解。這份理解，是專業設計師最硬核的底氣。
