304不銹鋼的再成型加工工藝有哪些？

作為工業(yè)設(shè)計(jì)領(lǐng)域的CMF高級(jí)設(shè)計(jì)師，我很高興能和你探討304不銹鋼的再成型加工工藝。304不銹鋼（06Cr19Ni10）以其優(yōu)異的耐腐蝕性、成型性和表面處理潛力，在工業(yè)設(shè)計(jì)中應(yīng)用廣泛。其再成型加工工藝豐富多樣，以下是一些關(guān)鍵工藝及設(shè)計(jì)考量要點(diǎn)：

一、核心再成型加工工藝

1. 冷成型加工（室溫加工）

• 折彎/卷圓：適用于鈑金件，需注意彎曲半徑（通常≥板厚）避免開裂，加工硬化明顯時(shí)可中間退火。

• 沖壓/深沖：用于復(fù)雜曲面（如餐具、電器外殼），需控制沖壓速度和潤滑（推薦含氯極壓潤滑劑），避免橘皮或斷裂。

• 旋壓：適合軸對(duì)稱零件（燈具、容器），冷旋時(shí)需分步漸進(jìn)成型，熱旋（650-950℃）可降低變形抗力。

• 輥壓成型：連續(xù)生產(chǎn)線性輪廓（裝飾條、結(jié)構(gòu)件），需設(shè)計(jì)多道次漸進(jìn)輥壓模具。

2. 熱成型加工（高溫加工）

• 熱鍛/熱壓：溫度范圍900-1180℃，用于高強(qiáng)度結(jié)構(gòu)件（如工具手柄），需快速冷卻防止碳化物析出。

• 熱彎/熱卷：解決厚板或小半徑彎曲問題，加熱后空冷即可恢復(fù)耐蝕性。

二、關(guān)鍵CMF表面處理工藝

1. 基礎(chǔ)表面精整

• 機(jī)械拋光：階梯式砂帶打磨（#180→#2000），可達(dá)到鏡面效果（Ra≤0.05μm），但需避免過度打磨導(dǎo)致減薄。

• 電解拋光（EP）：微觀整平技術(shù)，提升耐蝕性同時(shí)獲得光亮表面，參數(shù)控制（電壓20-30V，時(shí)間5-8min）至關(guān)重要。

2. 紋理與色彩處理

• 噴砂處理：玻璃珠（啞光細(xì)膩） vs 棕剛玉（粗獷肌理），粒度選擇（80#-240#）直接影響觸感。

• 蝕刻花紋：通過光化學(xué)蝕刻實(shí)現(xiàn)微浮雕效果（如木紋、幾何圖案），深度控制50-200μm為佳。

• PVD鍍膜：TiN（金色）、TiCN（槍黑色）等鍍層，提升耐磨性和裝飾性，膜厚2-5μm不影響尺寸精度。

3. 特殊效果工藝

• 發(fā)黑處理（化學(xué)著色）：通過鉻酸溶液氧化生成黑色膜層，需封閉處理增強(qiáng)附著力。

• 電泳著色：可實(shí)現(xiàn)啞光黑、深灰等色調(diào)，環(huán)保性優(yōu)于傳統(tǒng)噴涂。

三、加工工藝的CMF設(shè)計(jì)考量

1. 材料特性適配

• 加工硬化特性：冷成型后硬度可達(dá)HV250以上，需評(píng)估后續(xù)裝配強(qiáng)度需求。

• 各向異性：軋制方向影響折彎紋路，設(shè)計(jì)時(shí)需考慮紋理走向一致性。

2. 表面-結(jié)構(gòu)協(xié)同設(shè)計(jì)

• 折彎棱線處優(yōu)先選擇拉絲紋理，掩蓋微小裂紋。

• 深沖零件避免大面積鏡面拋光，防止拉伸紋顯露。

3. 成本與量產(chǎn)平衡

• 小批量：優(yōu)選水轉(zhuǎn)印+PVD替代蝕刻，降低模具成本。

• 大批量：開發(fā)復(fù)合模具（如沖壓+壓紋一步成型）。

四、典型失效案例與規(guī)避方案

• 應(yīng)力腐蝕開裂（SCC）：冷加工件在含氯環(huán)境中風(fēng)險(xiǎn)高→ 300℃退火+電解拋光。

• 指紋殘留：鏡面表面易留污→ 推薦納米涂層（疏油疏水型）。

• 焊接區(qū)銹蝕：TIG焊后需酸洗鈍化（HNO?+HF溶液），恢復(fù)鈍化膜。

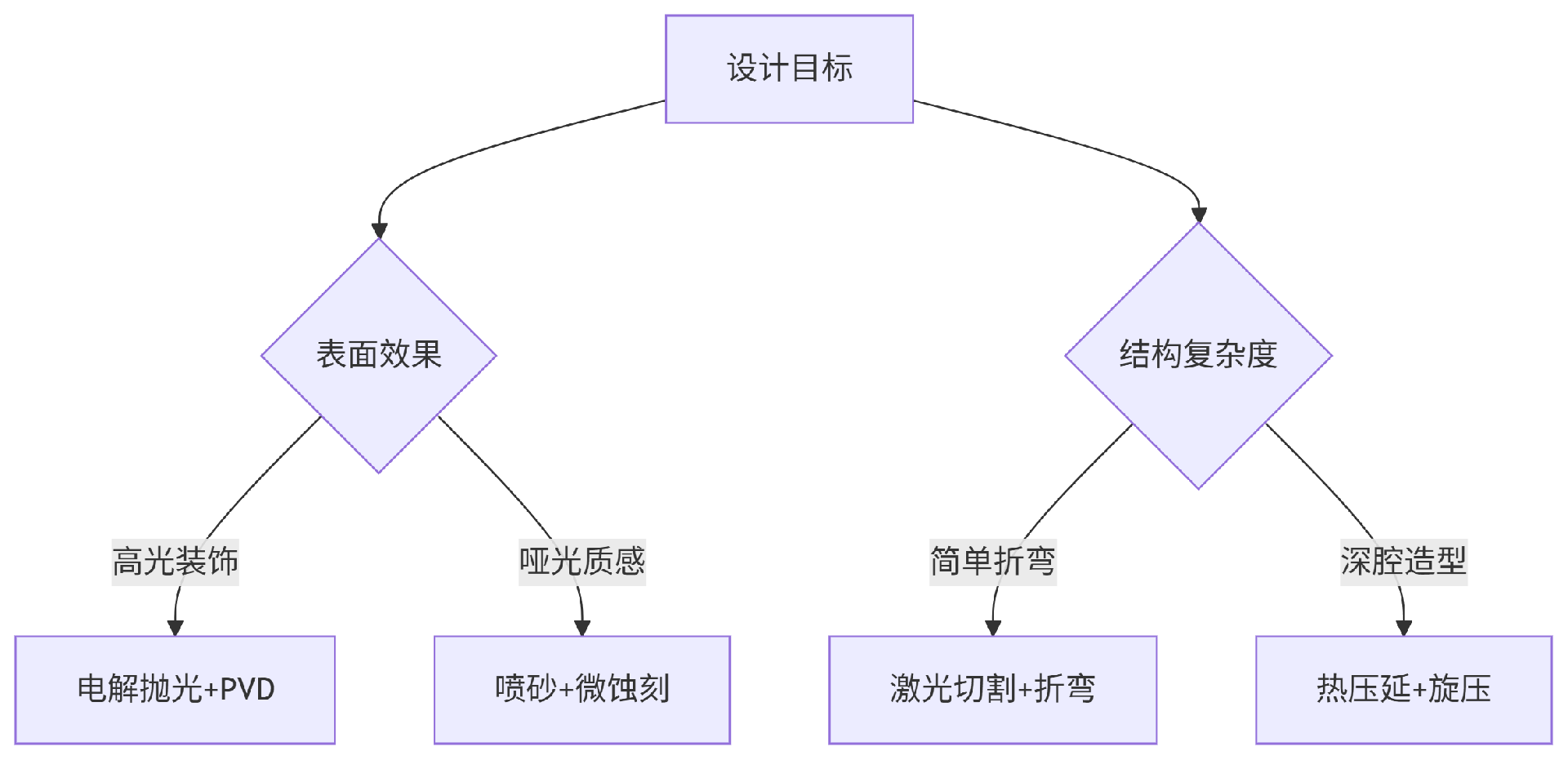

工藝選擇決策樹建議

作為CMF設(shè)計(jì)師，我強(qiáng)烈建議在早期設(shè)計(jì)階段進(jìn)行工藝可行性驗(yàn)證：制作1:1原型測試表面處理效果（如不同角度光線下PVD色差），并通過鹽霧測試（ASTM B117）驗(yàn)證關(guān)鍵工藝鏈的耐腐蝕性。304不銹鋼的魅力在于其工藝可塑性，合理運(yùn)用這些技術(shù)，完全能實(shí)現(xiàn)從醫(yī)療器械的潔凈質(zhì)感，到家居產(chǎn)品的溫暖金屬觸感的多維表達(dá)。

如果你有具體的設(shè)計(jì)場景或技術(shù)痛點(diǎn)，歡迎進(jìn)一步探討！
